Machine Vision의 New Name, inno-eye

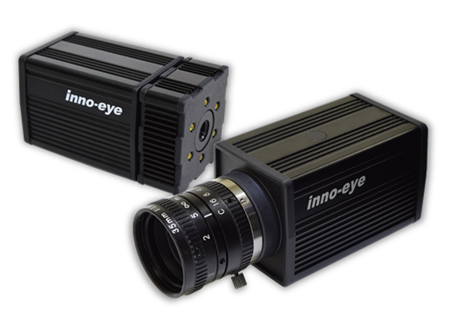

inno-eye smart S1000/S1100 Series

- PC없이 비전 검사가 가능한 스마트 카메라
- 가장 경제적인 비전 센서
  • 시리즈 특징

- PC없이 비전 검사가가능한 산업용 스마트 카메라

- 새로운 inno-eye Vision Manager 프로그램으로 간단한 비전 검사를 쉽게 설정

- 가장 경제적인 비전센서



  • 제품 사양

시리즈명

S1002

S1006

S1102

S1106

모델

빌트인
(글로벌 셔터)

CS마운트
(글로벌 셔터)

빌트인
(롤링 셔터)

CS마운트
(
롤링 셔터)

Processing & Memory

Processor

 Dual ARM926EJ-S RISC Processor(MV8729)

Data Memory

 128Mbit Stacked DDR SDRAM

Flash Memory

 1Gbit

Sensor

Image Sensor

 AR0134(1/3inch)

 OV2643 (1/4inch)

Shutter

 Global

 Rolling

Resolution

 640 X 480 / 1280 X 720
(1280 X 960)

 640 X 480 / 1000 X 1000
1280 X 720 / 1600 X 600
(1600 X 1200)

Frame Rate

 720P (1280 X 720) : 60 fps

 720P (1280 X 720) : 30 fps

Pixel Size

 3.75μm X 3.75μ

 2.2μm X 2.2μ

Output Format

 RGB Bayer Raw (12Bit)

 YUV422 (8Bit)

I/O Interface

Digital Output

 3x Sink type output, Max sink 100mA, 60VDC (VAC Peak)

Digital Input

 3x Opto-isolated input

Ethernet

 100 Base-T

Serial Communication

 RS-232C (EIA-232-C)

Video-out

 CVBS

Light Control

 PWM control,
5 steps

 N/A

 PWM control,
5 steps

 N/A

Mechanical & Electrical Specs

Lens Type

 8mm(F2.0)

 C, CS-Mount
Manual Lens

 8mm(F2.0)

 C, CS-Mount
Manual Lens

Lens Mount

 S-Mount (M12)

 CS-Mount

 S-Mount (M12)

 CS-Mount

Illuminator

 Built-in Type (Ring 조명

 별도 조명 사용

 Built-in Type (Ring 조명

 별도 조명 사용

Dimensions
( mm X mm X mm)

 39.4 X 41.0 X 84.1

 39.2 X 39.2 X 78.9

 39.4 X 41.0 X 78.1

 39.2 X 39.2
X 72.9

Weight

 152g

 120g

 146g

 114g

Housing

 Aluminum, Plastic

Power Consumption

 전압: +24VDC(22 ~ 26VDC)
전류: max 300mA

Environment

Operating Ambient
Temperature

 0°~ 45°

Storage Ambient
Temperature

 -30°~ 80°

Software Environment

Operating System

 Windows 7, 8, 10

CPU

 Core i5 이상

RAM

 4GB 이상

Monitor Resolution

 1280 X 1024 이상

Certificate

 CE

S1106, S1006, S2106, S2006 모델은 렌즈 및 조명을 별도 구매하여 주십시오

※ 상기 사양은 별도 고지 없이 변경될수 있습니다

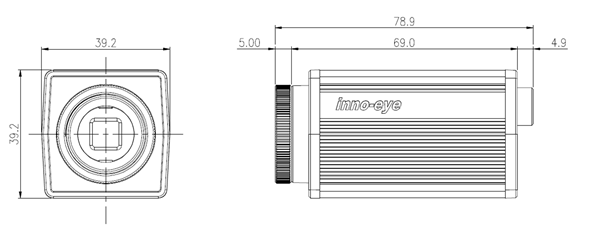

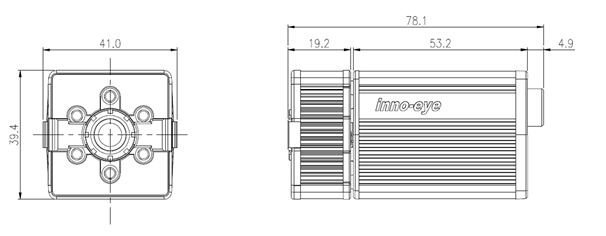

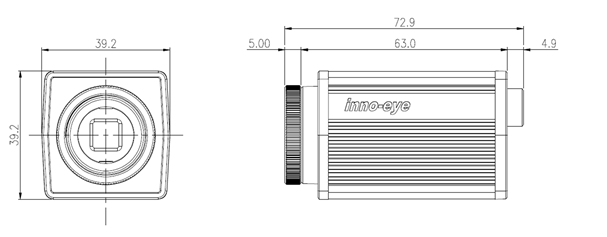

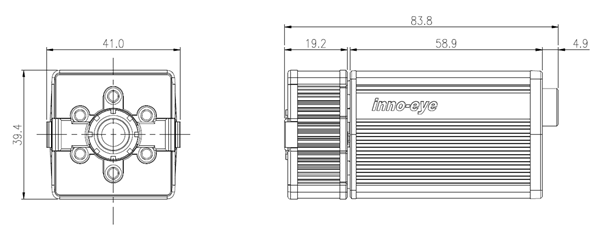

  • 도면

S1002


S1102


S1006


S1106

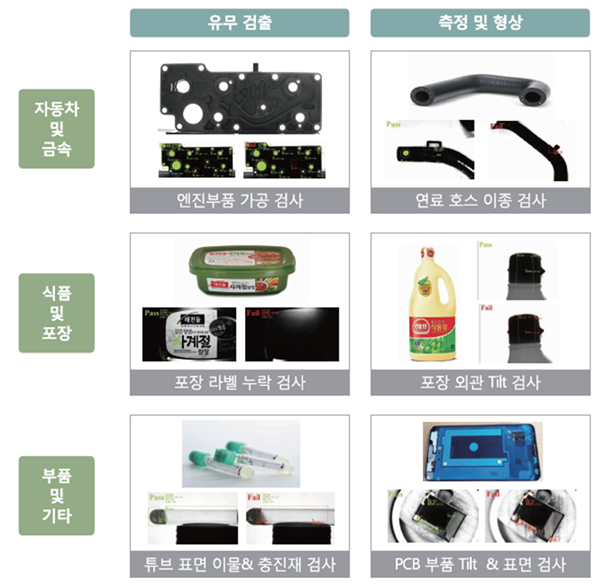

  • 적용 사례
